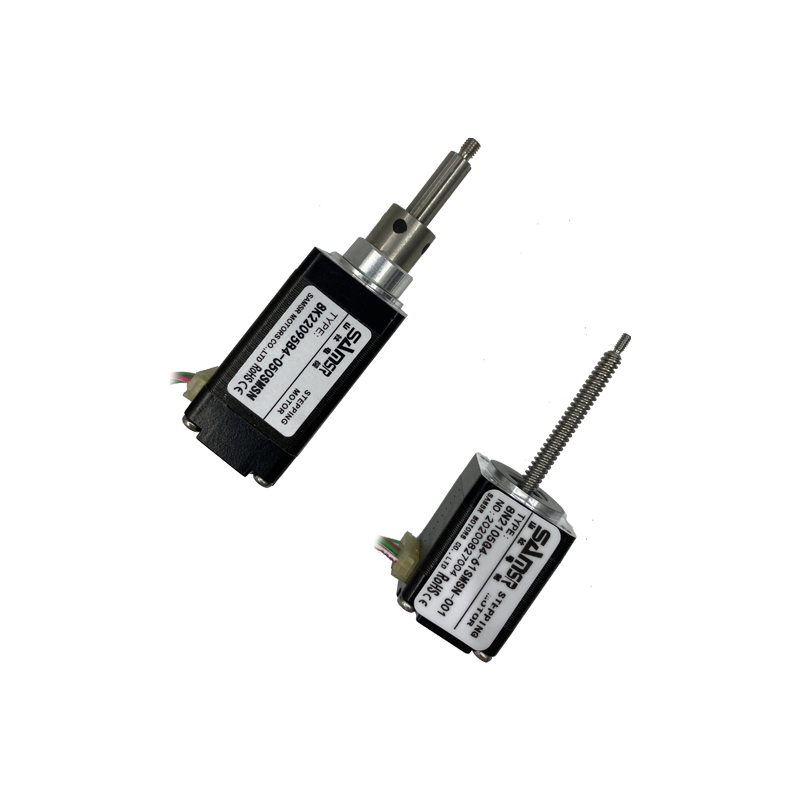

20MM系列直線絲桿步進電機8-2105、8-2205

8-2205

可以根據需求選擇不同長度的電機，不同類型的螺絲，不同類型的螺母自由搭配。

立即咨詢

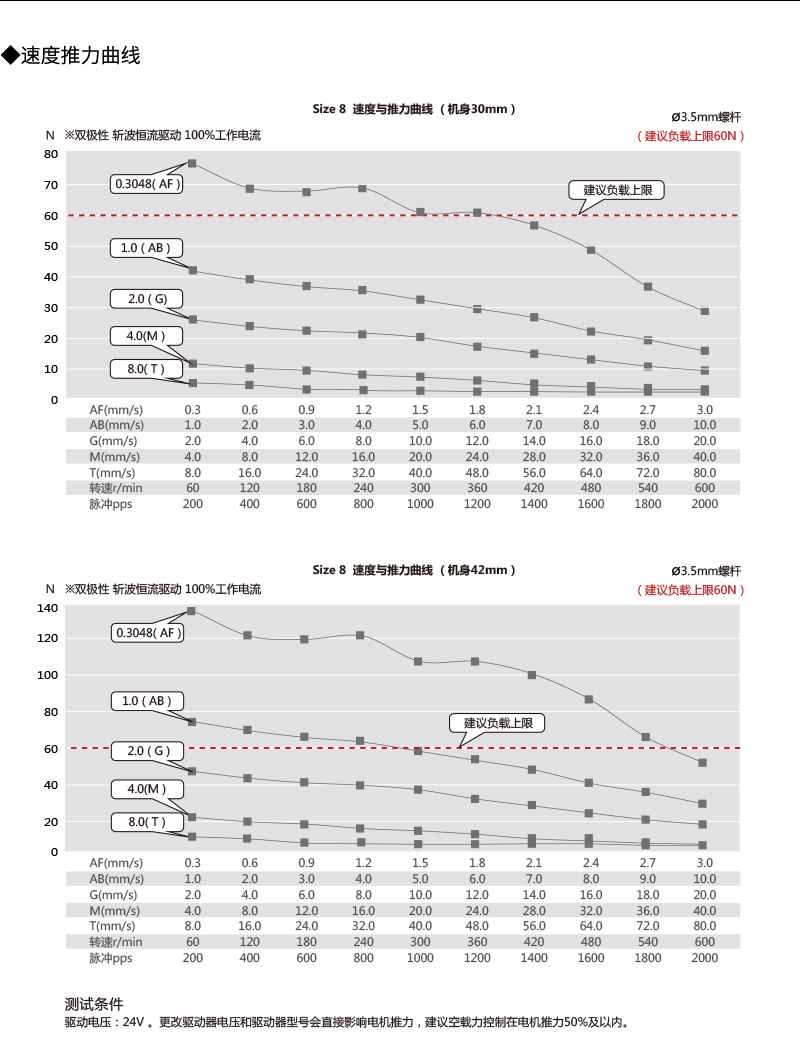

簡介及特點 參數型號 尺寸圖紙力矩曲線下載中心

NEMA8（20mm）直線絲桿步進電機屬于外置螺母式直線絲桿步進電機，具有小尺寸，高性能，長耐久，噪音低，效率高等特點。螺母采用高分子聚合材料，自潤滑，免維護?？梢愿鶕?jù)需求選擇不同長度的電機，不同類型的螺絲，不同類型的螺母自由搭配。

● 提供零間隙螺母
● 接受定制,如搭配制動和編碼器

型號示例：8N2105B4-61SMSN-001

■20MM系列螺紋絲桿直線步進電機特性

結合高品質的螺紋絲桿與螺母，設計開發了混合直線步進電機。提供高扭矩，高精度，高效率的直線運動產品，滿足設計師的應用需求。結合不同的電機款式、機身尺寸、螺絲和螺母，可以自由地搭配LE系列外部驅動式和LNSM貫穿軸式的直線絲桿步進電機，使其能適應更多的應用。廣泛應用于醫療設備、工業自動化、實驗室儀器儀表、商業機械等領域。

■ 20mm系列絲桿步進電機規格參數表

電機	相電壓	相電流	相電阻	相電感	電機重量	引線數量	電機長度	驅動器型號
電機	（V）	（A）	（Ω）	（mH）	（G）	引線數量	L（mm）	驅動器型號
8-2105	2.5	0.5	4.9	1.5	50	4	30	MD-2422
8-2205	4.3	0.5	8.6	3.5	80	4	42	MD-2422

說明：電機絕緣等級B，溫升80℃，使用環境溫度-20℃~55℃

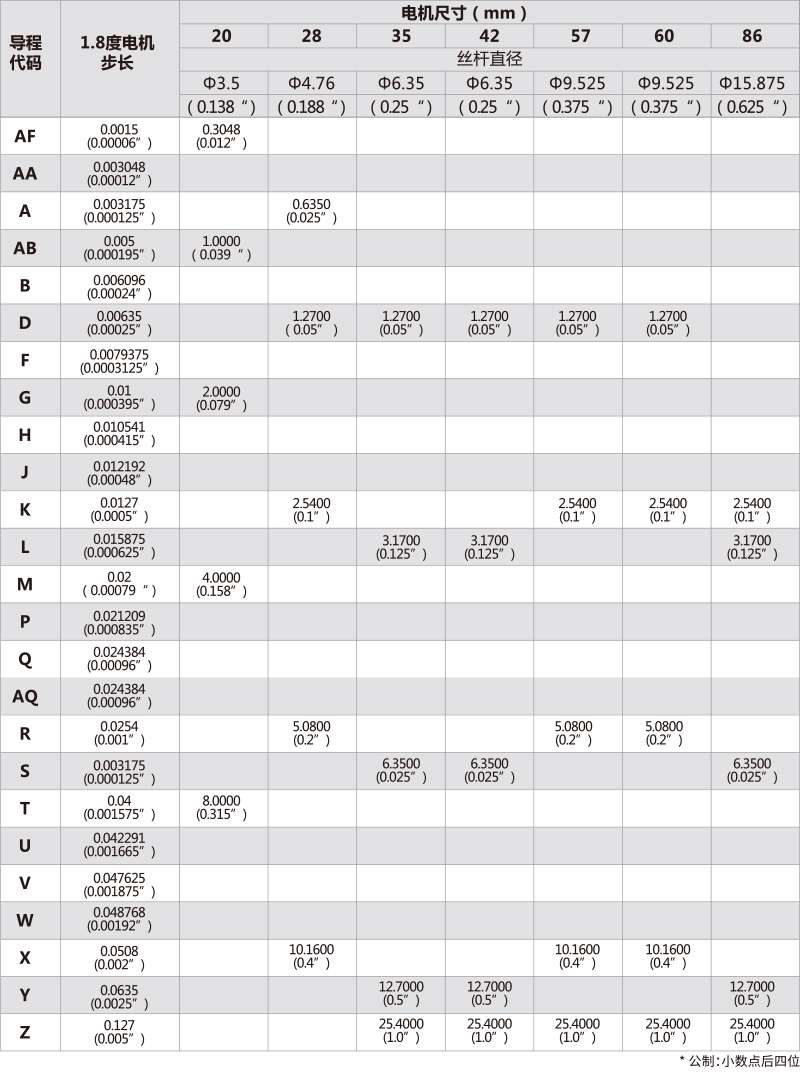

■ 20mm系列絲桿步進電機可選絲桿與步長

絲桿直徑	絲桿直徑	導程	導程	導程代碼	步長@1.8°	斷電自鎖力
（mm）	（inch）	（mm）	（inch）	導程代碼	（mm）	（N）
3.5	0.138	0.3048	0.012	AF	0.001524	80
3.5	0.138	1.0000	0.039	AB	0.005000	40
3.5	0.138	2.0000	0.079	G	0.010000	10
3.5	0.138	4.0000	0.157	M	0.020000	1
3.5	0.138	8.0000	0.315	T	0.040000	0

說明：電機繞組參數及絲桿長度可根據客戶要求定制0

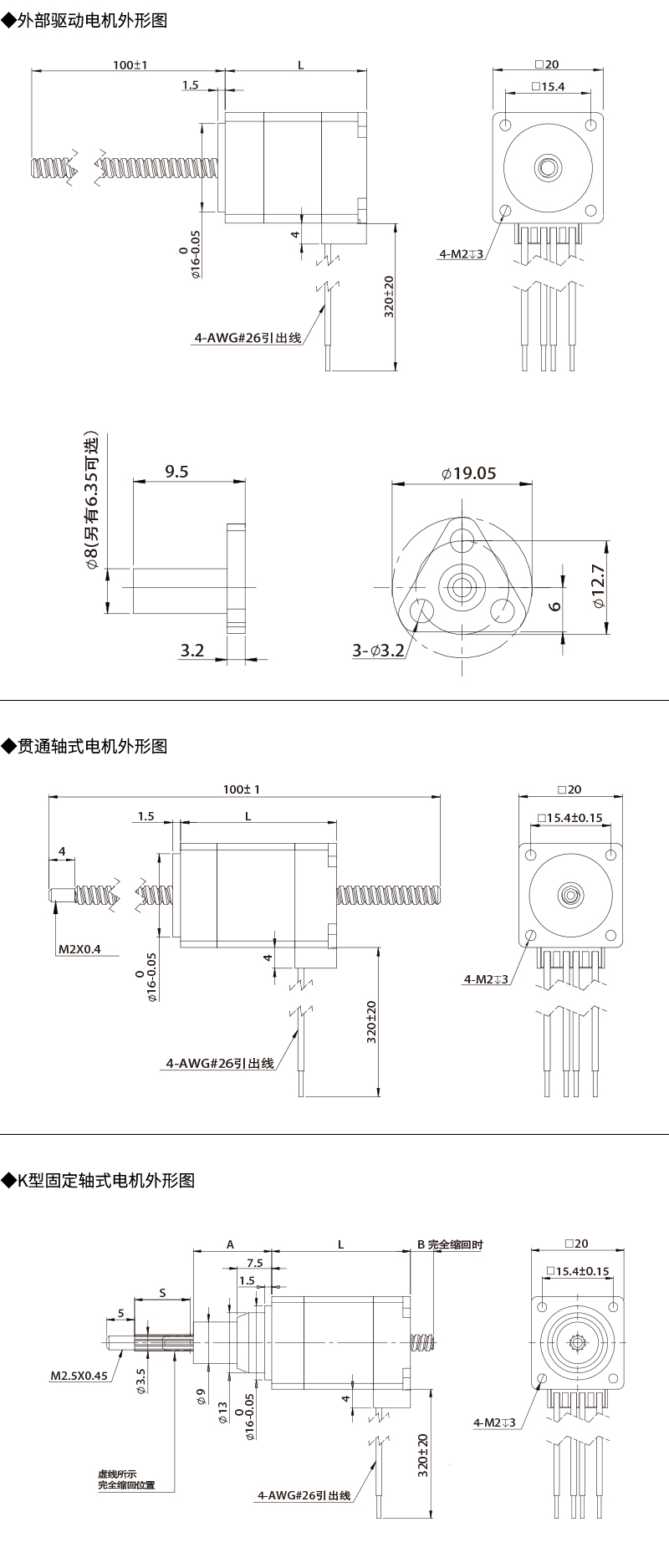

■ 20mm系列絲桿步進電機外形圖

K型固定軸式絲桿電機行程規格

行程S	尺寸A	尺寸B
Inch（mm）	（mm）	（mm）
0.35 （9.0）	14.35	0.6
0.50 （12.7）	18.05	4.3
0.75 （19.1）	24.45	10.7
1.00 （25.4）	30.75	17.0
1.25 （31.8）	37.15	23.4
1.50 （38.1）	43.15	29.7
2.00 （50.8）	56.15	42.4
