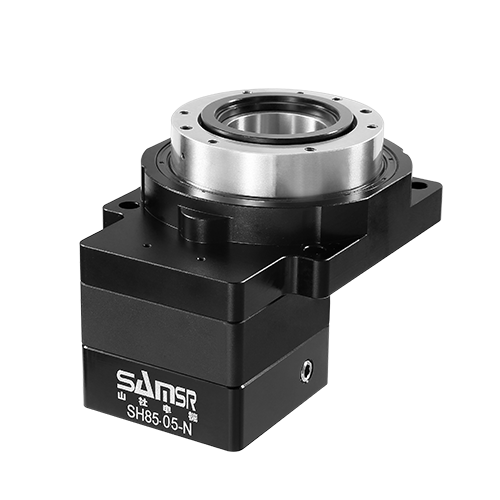

SH互換式中空旋轉平臺SH85-05-N

SH85-05-N

中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。

立即咨詢

中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。綜合了伺服馬達，凸輪分割器及直驅馬達的優勢。使用高精度齒輪結構和徑向軸承，提高了扭矩的剛性，承載更穩重，搭配伺服電機或者步進電機可做任意角度分割，即可滿足分割器無法實現的位數控制，定位精度有可媲美直驅電機，可在短時間內實現慣性負載的定位。

● 通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上


● 可自由選配各品牌步進電機或伺服電機


●無齒隙高精度定位


● 定位精度±0.5arc-min，重復定位精度±5arc-min


● 大口徑中空結構





互換式中空旋轉平臺SH85-05-N選型參數表：


匹配馬達
W

軸承結構

最大軸向力
N

容許轉矩
N.m

容許慣性力矩N.m

轉動慣量
kg.m2

最大輸出轉速

RPM

配57步進電機/400W

交叉滾子軸承

4800

41

82

3500*10-6

200

回轉精度
arc-min

使用溫度
℃

旋轉平臺徑向跳動
mm

旋轉平臺端面跳動
mm

防護等級

精度壽命
h

質量
kg

≤1±0.5

-25°～+90°

0.005

0.005

IP50

20000

1.3

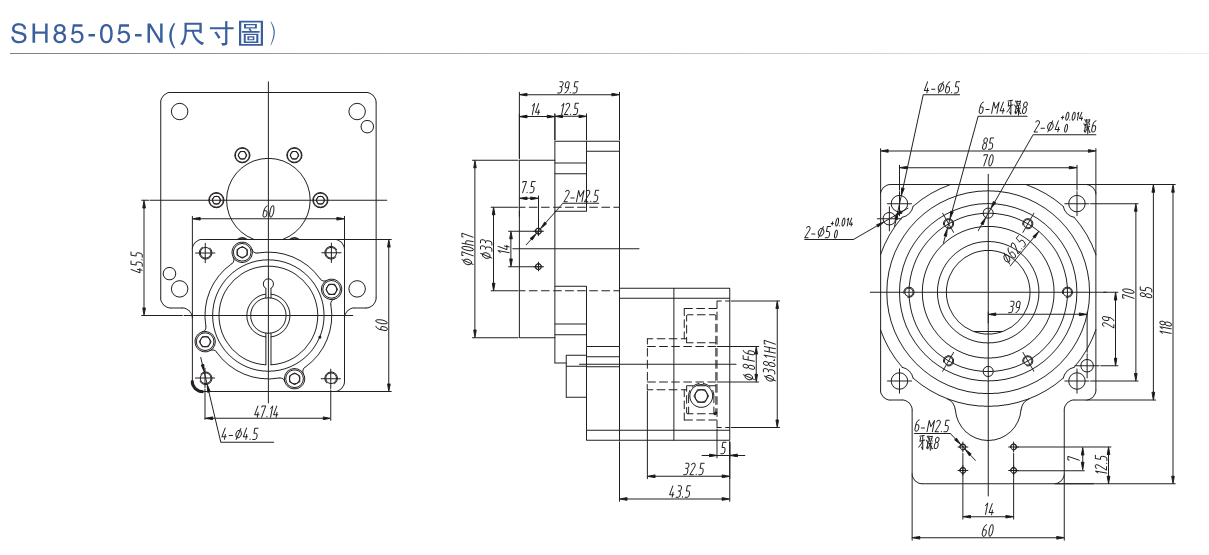

互換式中空旋轉平臺SH85-05-N尺寸圖紙：

資料名稱 產品 更新日期 文檔類型 大小 下載
2021山社減速機（中空旋轉平臺，減速機，海波齒平臺）選型手冊V2mini 中空旋轉平臺 2021-08-04 PDF 4MB
山社中空旋轉平臺SH85系列3D圖紙 中空旋轉平臺 2019-06-10 step 0.5M
