海波齒平臺OGIC60-30

OGIC60-30

立即咨詢

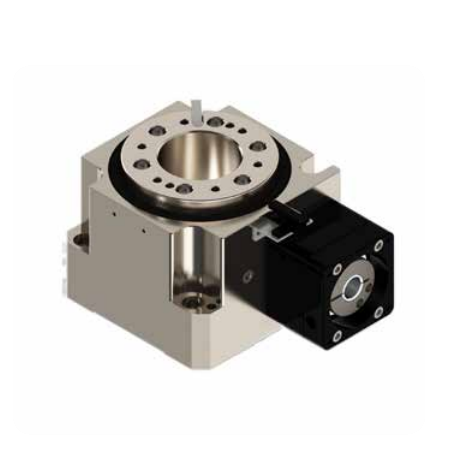

海波齒旋轉臺OGIC60-30

高精度,高效率

螺旋導程式海波齒較螺旋傘齒具備更高減速比、高轉矩、高精度、低磨耗的優點,滑動方式旋轉,傳動精度可達30角秒,傳動效率高達 96%;齒輪幾何公差≤ 0.002mm,達 JIS0 級標準 。

防護等級 IP65

適用于濕度較高的環境,防水防塵。

高扭矩,高剛性

外殼采用合金鋼材質,加以大模數齒根設計,適用于大慣量負載的旋轉要求。

壽命長

采用高硬度、高密度齒輪材料,精度壽命可達 30000hr。

廣泛應用于汽車傳動系統、CNC 設備及機械手臂等行業。

山社OGIC60-30海波齒平臺命名規則

山社OGIC60-30海波齒平臺性能參數

匹配馬達
W

軸承結構

容許軸向負載
N

容許轉矩
N.m

容許慣性力矩N.m

減速比
I

容許盤面轉速

RPM

42步進電機/100W伺服

交叉滾子軸承

300

30

5

30

90

定位精度
arc-sec

重復定位精度
arc-sec

旋轉平臺平面度
mm

旋轉平臺同心度
mm

防護等級

精度壽命
h

質量
kg

50

10

0.01

0.01

IP54

30000

0.9


山社OGIC60-30海波齒平臺尺寸圖

資料名稱 產品 更新日期 文檔類型 大小 下載
2019山社海波齒平臺選型手冊 海波齒平臺 2019-10-31 PDF 10M
