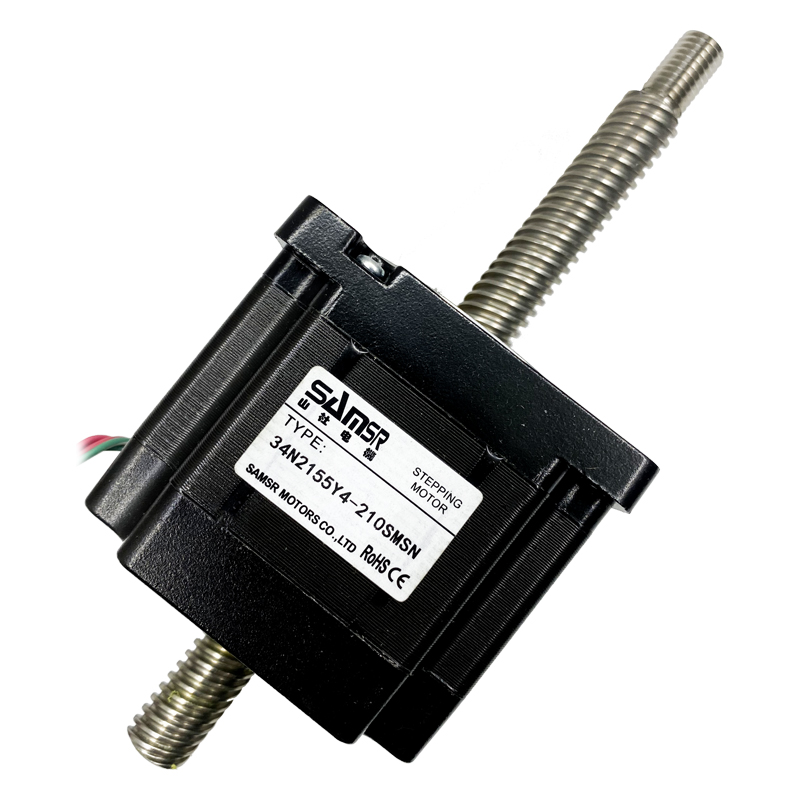

86MM螺紋直線絲桿步進電機34-2160、34-2260

34-2260

86MM螺紋直線絲桿步進電機34-2160、34-2260

立即咨詢

86mm直線絲桿步進電機屬于外置螺母式直線絲桿步進電機，具有大推力，高性能，長耐久，噪音低，效率高等特點。螺母采用高分子聚合材料，自潤滑，免維護?？梢愿鶕?jù)需求選擇不同長度的電機，不同類型的螺絲，不同類型的螺母自由搭配。

● 提供零間隙螺母
● 接受定制,如搭配制動和編碼器

■86MM系列螺紋絲桿直線步進電機特性

相數：2

步距角精度：±5%

IP等級：40

認證：RoHS

運行環境溫度：-20°C~+55°C

絕緣等級：B(130°C)

絕緣電阻：100 MegOhms

86MM螺紋直線絲桿步進電機34-2160、34-2260選型參數表：


■ 86mm系列絲桿步進電機規格參數表

電機

相電壓

相電流

相電阻

相電感

電機重量

引線數量

電機長度

驅動器型號

（V）

（A）

（Ω）

（mH）

（G）

L（mm）

34-2160

3.0

6.0

0.5

4.0

2400

4

76

MD-2806V

34-2260

3.6

6.0

0.6

8.0

5000

4

114

說明：電機絕緣等級B，溫升80℃，使用環境溫度-20℃~55℃

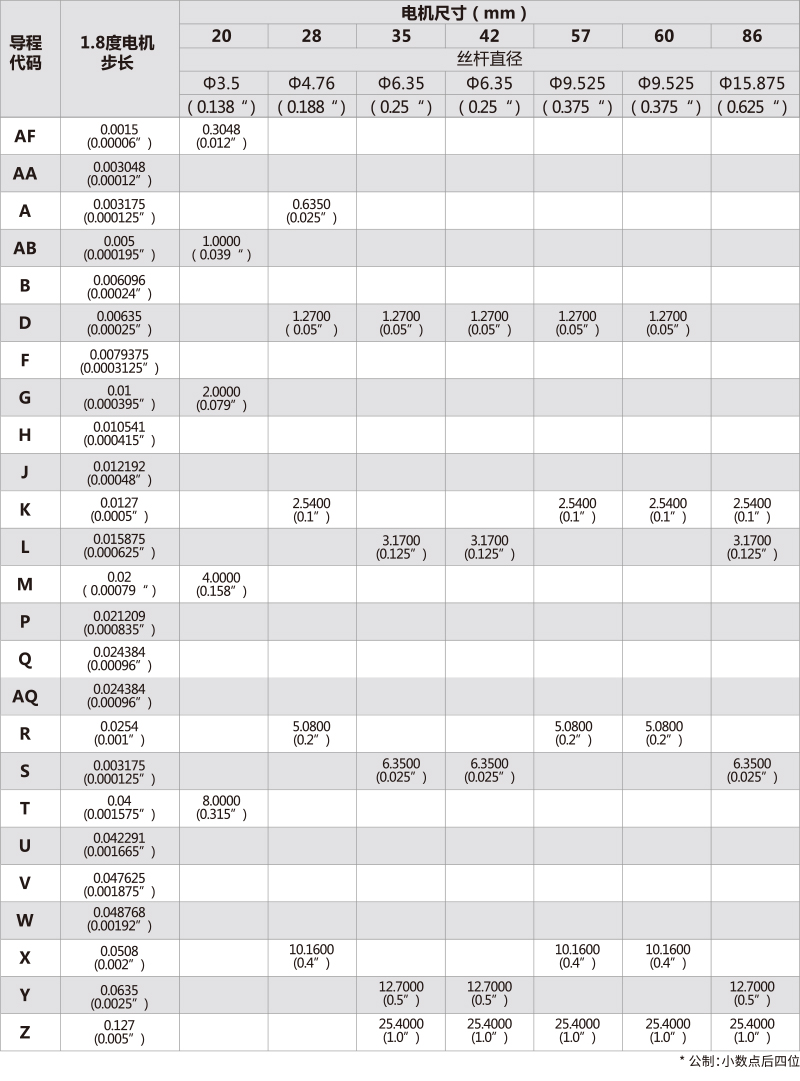

■ 86mm系列絲桿步進電機可選絲桿與步長

絲桿直徑

絲桿直徑

導程

導程

導程代碼

步長@1.8°

斷電自鎖力

（mm）

（inch）

（mm）

（inch）

（mm）

（N）

15.875

0.625

2.5400

0.100

K

0.012700

2000

15.875

0.625

3.1700

0.125

L

0.015875

1500

15.875

0.625

6.3500

0.250

S

0.031750

200

15.875

0.625

12.7000

0.500

Y

0.063500

50

15.875

0.625

25.4000

1.000

Z

0.127000

20

說明：電機繞組參數及絲桿長度可根據客戶要求定制

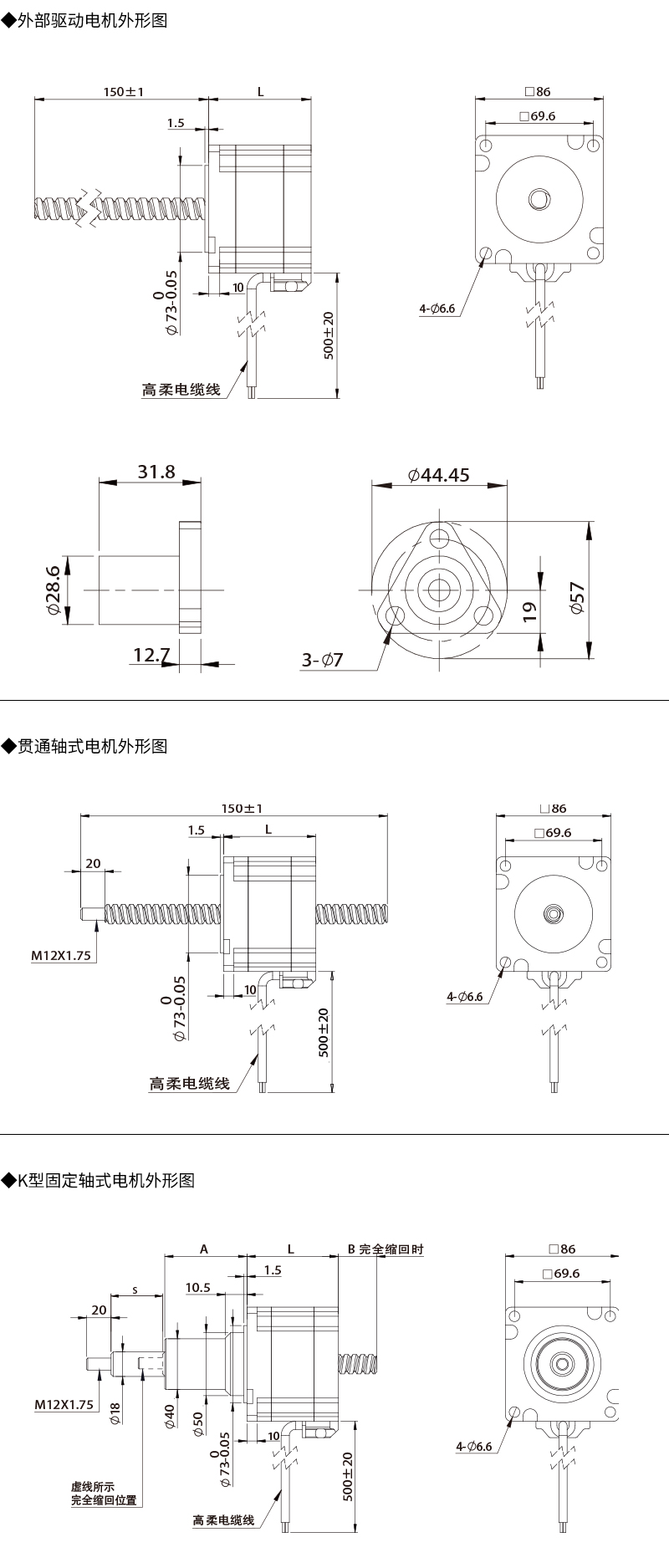

■ 86mm系列絲桿步進電機外形圖



K型固定軸式絲桿電機行程規格

行程S

尺寸A

尺寸B

Inch（mm）

（mm）

（mm）

0.50 （12.7）

30.2

0.0

0.75 （19.1）

36.6

0.4

1.00 （25.4）

42.9

6.7

1.25 （31.8）

49.3

13.1

1.50 （38.1）

55.6

19.4

2.00 （50.8）

68.3

32.1

2.50 （63.5）

81.0

44.8

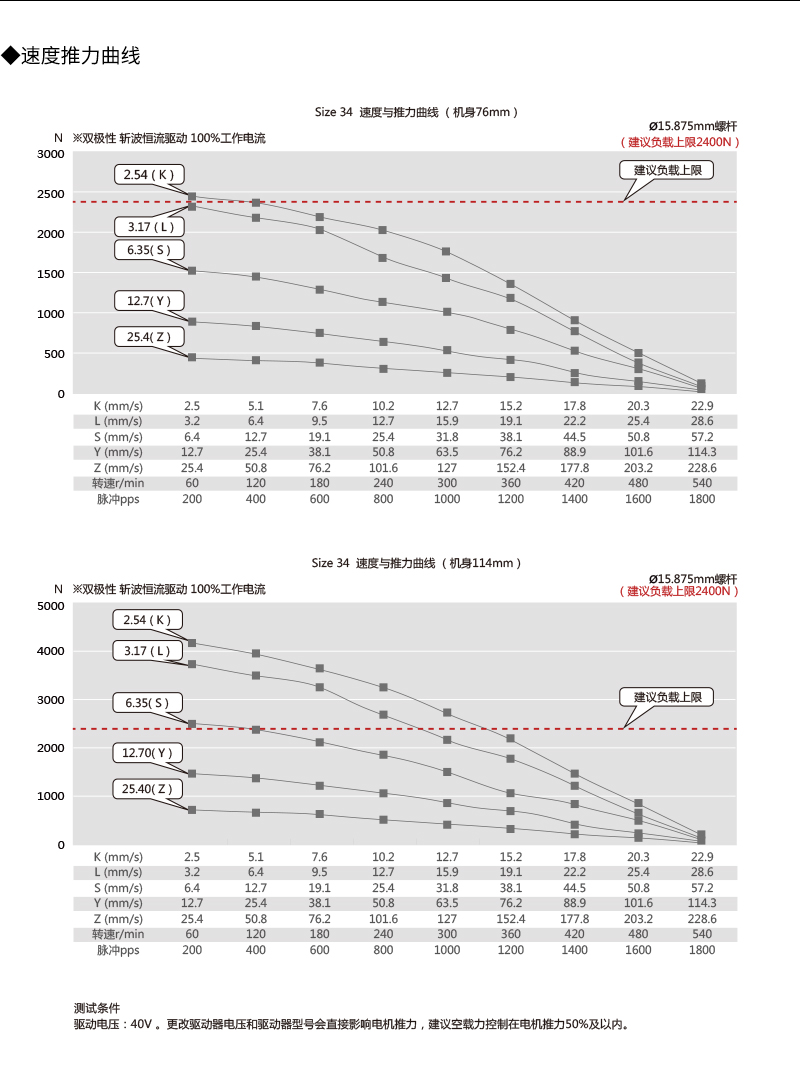

■ 86mm系列絲桿步進電機速度推力曲線


資料名稱 產品 更新日期 文檔類型 大小 下載
2020山社絲桿步進電機型錄（提取密碼：kfq4） 直線絲桿步進電機 2020-09-04 PDF 9MB
