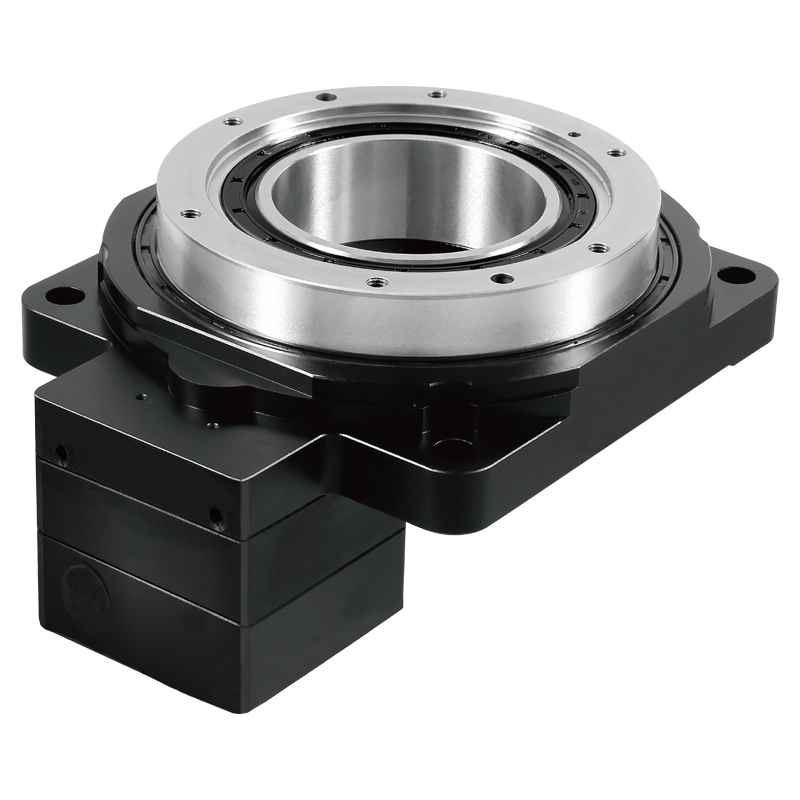

中空旋轉平臺SGH85-10-S

SGH85-10-S

立即咨詢

■ SGH85-10-N/S中空旋轉平臺特性

中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。綜合了伺服馬達，凸輪分割器及直驅馬達的優勢。使用高精度齒輪結構和徑向軸承，提高了扭矩的剛性，承載更穩重，搭配伺服電機或者步進電機可做任意角度分割，即可滿足分割器無法實現的位數控制，定位精度有可媲美直驅電機，可在短時間內實現慣性負載的定位。

● 通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上
● 可自由選配各品牌步進電機或伺服電機
●無齒隙高精度定位
● 定位精度±15arcsec，重復定位精度±5arcsec

● 大口徑中空結構


■ SGH85-10-N/S中空旋轉平臺性能參數

性能參數

單位

SGH85-10-S

馬達種類

配200-400W伺服

旋轉平臺軸承

交叉滾子軸承

容許轉矩

N.m

8

容許轉速

rpm

300（盤面）

減速比

i

10

容許軸向負載

N

500

容許慣性力矩負荷

N.m

10

定位精度

arcsec

±15

重復定位精度

arcsec

±5

旋轉平臺平行度

mm

±0.003

旋轉平臺同軸度

mm

±0.003

防護等級

IP

65

精度壽命

h

20000

質量

kg

1.8

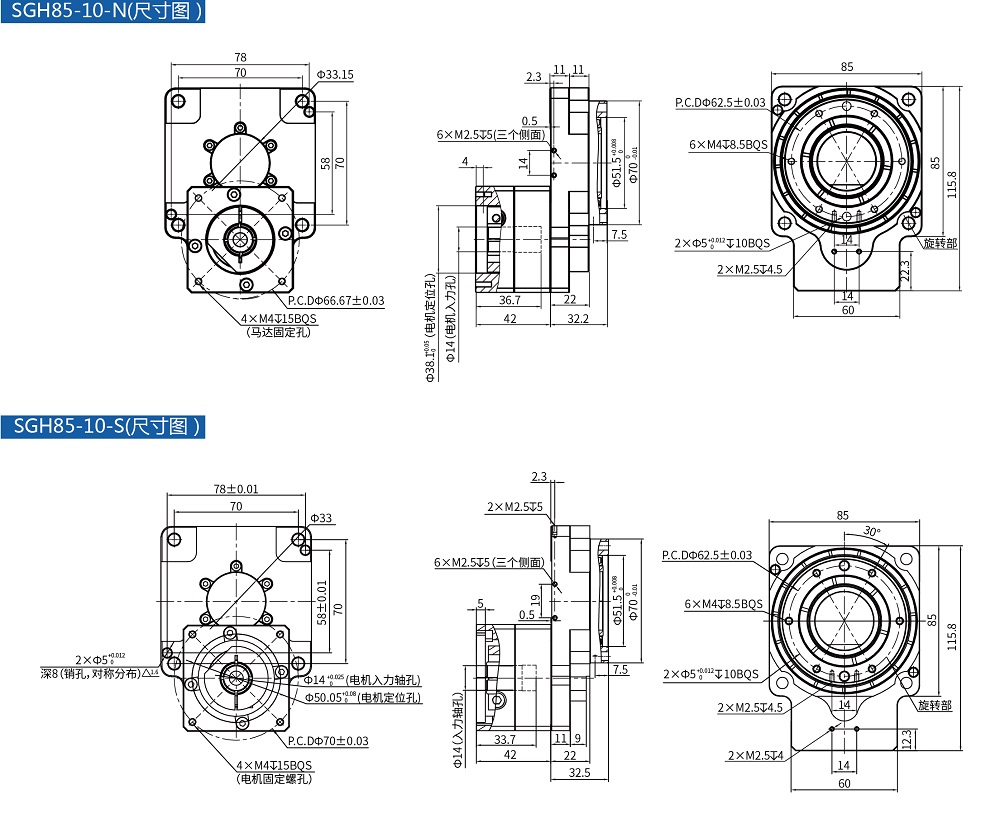

■ SGH85-10-N/S中空旋轉平臺尺寸圖
