SH互換式中空旋轉平臺SH130-18-S

SH130-18-S

通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上

立即咨詢

簡介及特點 參數型號 尺寸圖紙力矩曲線下載中心

中空旋轉平臺一種全新的旋轉負載裝置，它集高傳動效率，高精度，高剛性，高性價比于一身。綜合了伺服馬達，凸輪分割器及直驅馬達的優勢。使用高精度齒輪結構和徑向軸承，提高了扭矩的剛性，承載更穩重，搭配伺服電機或者步進電機可做任意角度分割，即可滿足分割器無法實現的位數控制，定位精度有可媲美直驅電機，可在短時間內實現慣性負載的定位。

● 通過直接連接可提高可靠性，降低成本可直接工作臺及機械手臂安裝在旋轉平臺上

● 可自由選配各品牌步進電機或伺服電機

●無齒隙高精度定位

● 定位精度±0.5arc-min，重復定位精度±5arc-min

● 大口徑中空結構

互換式中空旋轉平臺SH130-18-S選型參數表：

匹配馬達
W

軸承結構

最大軸向力
N

容許轉矩
N.m

容許慣性力矩N.m

轉動慣量
kg.m²

最大輸出轉速

RPM

配57步進電機/400W

交叉滾子軸承

8400

15870*10^-6

200

回轉精度 arc-min	使用溫度 ℃	旋轉平臺徑向跳動 mm	旋轉平臺端面跳動 mm	防護等級	精度壽命 h	質量 kg
≤1±0.5	-25°～+90°	0.005	0.005	IP50	20000	2.5

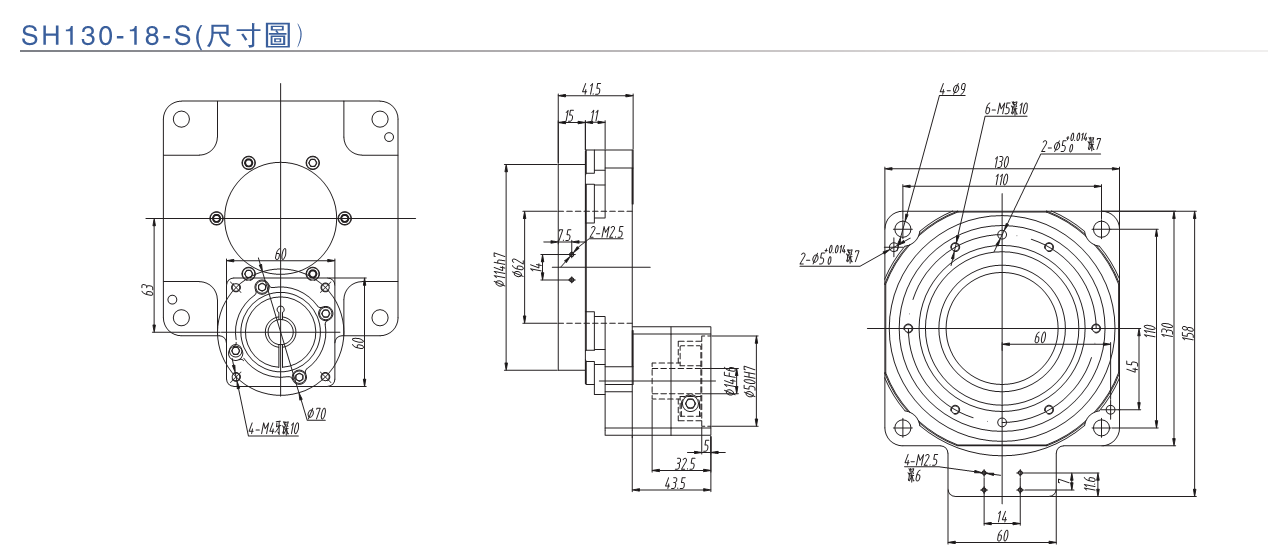

互換式中空旋轉平臺SH130-18-S尺寸圖紙：

資料名稱	產品	更新日期	文檔類型	大小	下載
2021山社減速機（中空旋轉平臺，減速機，海波齒平臺）選型手冊V2mini	中空旋轉平臺	2021-08-04	PDF	4MB
山社中空旋轉平臺SH130系列3D圖紙	中空旋轉平臺	2019-06-10	step	0.3M
