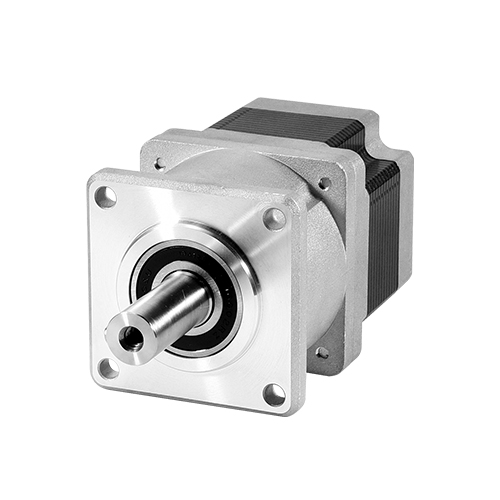

■60XG系列行星減速步進電機特性
60XG系列行星減速箱步進電機特點:
1. 一級減速,回轉精度≦5弧分
2. 二級減速,回轉精度≦10弧分
3. 低噪聲,噪聲≦60dB
4. 長壽命,壽命到達8000H
■ 60XG系列行星減速步進電機選型參數表
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數 |
機身 長度L1 |
減速比 |
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
|
60XG1400-005 |
0.36 |
4 |
4.0 |
0-240 |
4 |
85.5 |
1:5 |
60XG1450-005 |
0.36 |
4 |
8.0 |
0-240 |
4 |
127.3 |
1:5 |
60XG1400-010 |
0.18 |
4 |
6.0 |
0-120 |
4 |
85.5 |
1:10 |
60XG1450-010 |
0.18 |
4 |
10.0 |
0-120 |
4 |
127.3 |
1:10 |
60XG2400-040 |
0.045 |
4 |
20.0 |
0-30 |
4 |
104.3 |
1:40 |
60XG2450-040 |
0.045 |
4 |
40.0 |
0-30 |
4 |
145.8 |
1:40 |
■ 60XG系列行星減速步進電機驅動器推薦
型號 |
驅動器推薦 |
60XG1400-005 60XG1450-005 60XG1400-010 60XG1450-010 60XG2400-040 60XG2450-040 |
MD-2507 |
■ 60XG系列行星減速步進電機尺寸圖及接線圖
■ 60XG系列行星減速步進電機尺寸圖及力矩曲線
