42mm二相步進電機,型號:SS1703A15A,力矩從:0.262N.m-0.54N.m,定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好,CE認證。
42mm (17系列)--二相混合式步進電機
產品名稱:42mm兩相步進電機
產品類別:兩相步進電機
產品型號:SS1703A15A
標準混合式42mm步進電機SS1703A15A選型參數表:
型號 |
步進角 |
額定電壓 |
額定電流 |
電阻 |
每相電感 |
保持力矩 |
轉動慣量 |
引線數 |
重量 |
電機長度 |
Deg. |
V |
A |
Ω/Φ |
mH/Φ |
mN-m |
G-CM2 |
lead |
Kg |
mm |
|
SS1703A15A |
1.8 |
3 |
1.5 |
1.65 |
3.6 |
380 |
56 |
4 |
0.29 |
40 |

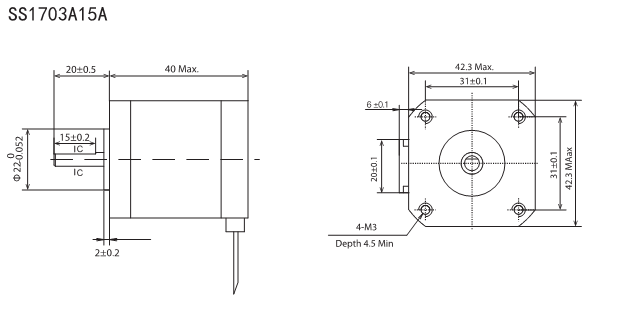

標準混合式42mm步進電機SS1703A15A尺寸圖紙

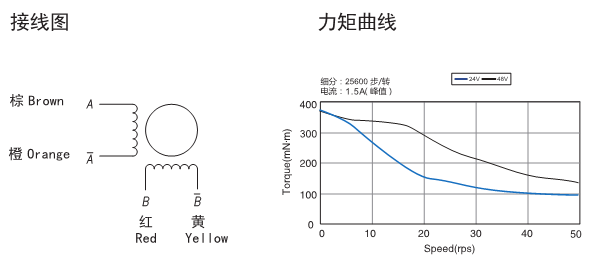

標準混合式42mm步進電機SS1703A15A力矩曲線與接線圖
